● General Specifications（一般规格）

○ Material:Frame And Impeller:Thermal Plastic UL 94-0

○ Lead Wires:UL Type RED Wire Positive(+)Black Wire Negative(-)

○ Insulation Resistance:10MΩ Or Over With a DC250V Megger

○ Dielectric Withstand Voltage:AC500V 1S

○ Allowable Ambient Temperature Range:-10℃～+70℃(Operating)-40℃～+70℃(Storage)

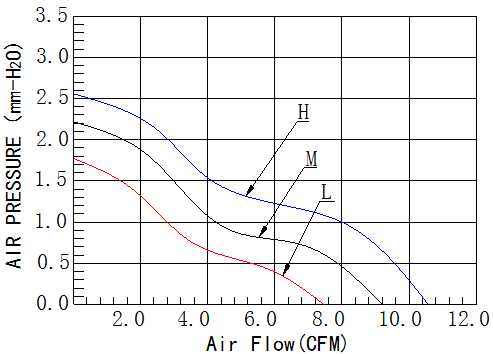

● Characteristic Curves（特性曲线）

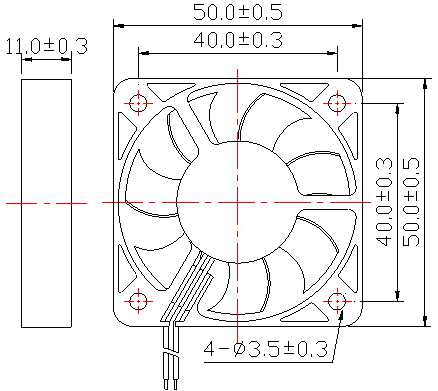

● Dimensions Drawing(外观图)

● Characteristic Curves（特性曲线）

● Specifications（规格）

（型号） Model	（轴承类型） Bearing  Type	（电压） Rated Voltage	（电压范围） Operation Voltage	（电流） Current	（转数） Speed	（风量） Air Flow	（风压） Static Pressure	(噪音） Noise Level	（重量） Weight
		VDC	VDC	A	RPM	CFM	mmH20	dBA	g
JDH5010S	Sleeve	5	4.5～5.5	0.25	5000	10.43	2.52	28.4	20
JDM5010S				0.20	4500	9.42	2.27	26.1
JDL5010S				0.15	3500	7.30	1.77	20.8
JDH5010B	Ball			0.25	5000	10.43	2.52	28.4
JDM5010B				0.20	4500	9.42	2.27	26.1
JDL5010B				0.15	3500	7.30	1.77	20.8
JDH5010S	Sleeve	12	10.8～13.2	0.16	5000	10.43	2.52	28.4
JDM5010S				0.12	4500	9.42	2.27	26.1
JDL5010S				0.08	3500	7.30	1.77	20.8
JDH5010B	Ball			0.16	5000	10.43	2.52	28.4
JDM5010B				0.12	4500	9.42	2.27	26.1
JDL5010B				0.08	3500	7.30	1.77	20.8
